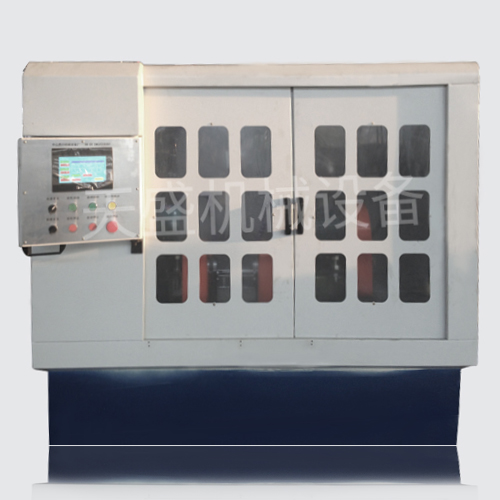

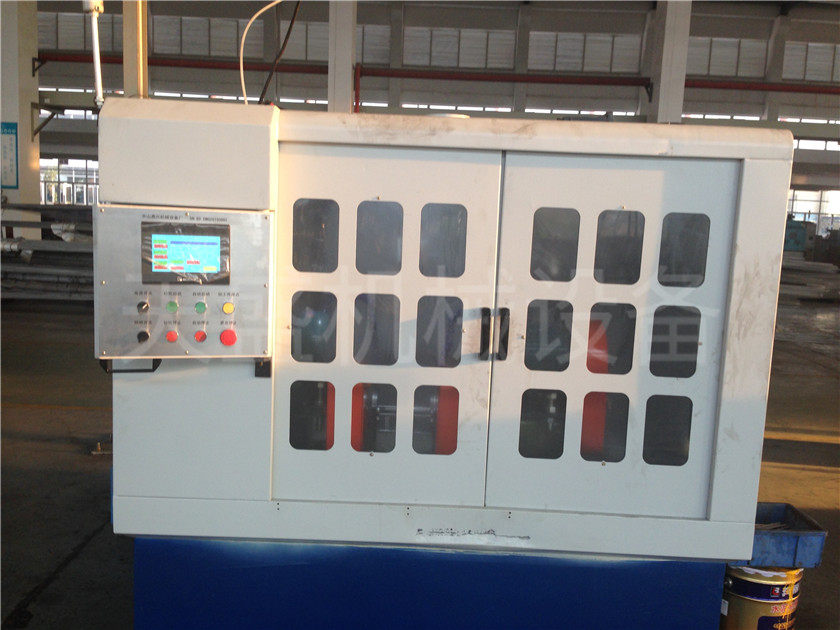

氣門素材CBN磨圓弧45度機

盤徑

MAX 50㎜以內

桿徑

φ5～9㎜

長度

80～180㎜

材質

21-4N+4Cr10Si2Mo

進口：SUH:3、SUH:35等

硬度

30—60HRc

桿部跳動

0.01㎜

盤面跳動

0.1㎜

垂直度

MAX 0.03㎜ 連續加工并測量50件，

專用檢具

尺寸精度

±0.035㎜ 連續加工并測量50件，

專用檢具+游標卡尺

加工效率（節拍）

以加工余量桿徑6.2為標準7s/pcs

床身

采用高強度鑄鐵澆鑄而成,然后進行退火處理，防止變形。并采用對稱結構設計,極大地提高了床身的剛性、抗振性、抗熱變形能力。

1臺

砂輪

主電機

金富菱三相異步電動機2.2KW（380V/50Hz）Y90L-2（IP54）（客戶可指定品牌）

1套

驅動高速廣角帶

8PL920 緩沖、吸振、工作平穩、噪聲小

砂輪主軸

砂輪主軸：角接觸軸承配合安裝主軸（7000RPM），臺灣引進。

砂輪

青銅燒結，日本原裝進口，或者CBN電鍍(國產）、無須修整

1.砂輪使用壽命：以加工桿徑6.2㎜為標準，進口150000支/片以上，國產電鍍4-50000支

2.主軸使用壽命：30000Hr以上，不喪失精度

砂輪規格

210×90×1.2㎜

砂輪線速度

120m/s

進給

進給絲桿

臺灣上銀滾珠絲桿

市場標準件配置，滑動順暢阻力小，靈敏度高，噪音?。恢貜?fù)定位精度：0.01㎜

1套

進給導軌

臺灣上銀滾柱直線導軌

進給傳動

匯川伺服+電機（客戶可指定品牌）

潤滑

主軸采用密封式自潤滑，須填充高溫潤滑脂；進給為自動潤滑注油泵，定點、定時、定量自動潤滑，自動注油泵缺油時，自動運行停止，報警閃爍提示，強制補充加油。

1套

控制系統

控制系統

匯川可編程控制器（PLC）

1.電氣部分應具備一定的防潮和防塵措施，以適應夏季70%濕度工作現場的環境。

2.操作面板上有總累積數,班產累積數,清零，生產計時功能。

3.機床有電腦RS232接口,有報警信號,計數報警及故障報警。

4.設備明顯位置三色信號燈。

1套

伺服系統

匯川伺服

觸摸屏

匯川7寸屏

氣壓配置

臺灣金器

傳感器

奧托尼克斯

安全

關連開關、開門即停

輔助

冷卻

50L/min.高壓泵輔、單向閥控制供給迅速，沖冷工件與砂輪間隙處

1套

防護

全封閉防護罩，砂輪防護罩?jǐn)_流裝置

1套

環保

油霧回收器、粉末離心機、過濾式水箱

1套

進料

氣動式自動進料，產品間隔不碰撞

1套

出料

自由式自動出料，產品間隔不碰撞

1套

使用

 三相五線制 380V/50Hz，氣壓：0.4～0.6MPa

總功率

3.5kw（380V/50Hz）

機床外形尺寸

1490×1650×1580㎜

機床重量

1500㎏
